產品應用&功能特點 | CHARACTERISTI
產品型號參數 / PRODUCT PARAMETER
|
輸
入
|
相數 | 三相380V&單相220V系統 |
| 穩壓范圍（V） | 380V±20%，三相304V~456V；30%、40%范圍可定制 | |
| 頻率(V) | 47Hz-63Hz | |
|
輸
出
|
額定電壓(V) | 相電壓220V，線電壓380V （還可設定其它電壓，如：400V等，200V穩變一體等） |
| 穩壓精度 | ±（2-5）%可選擇（常規設定為±2.5%） | |
| 高速響應時間 | 快（20-100ms）可設定 | |
| 無波形失真 | 不產生附加波形畸變（靜態與動態） 電壓THD增量小于0.1% | |
| 效率 | ≥98% | |
| 三相不平衡度 | 三相電壓自動平衡 | |
| 軟啟動延時輸出 | 通電后先穩壓再延時輸出（保護設備不受沖擊） | |
|
保
護
|
過壓 | 輸出相電壓超過10%，切斷輸出或不斷電自動轉向旁路 |
| 欠壓 | 輸出相電壓低于10%，切斷輸出或不斷電自動轉向旁路 | |
| 缺相 | 自動檢測缺相（檢測到缺相后自動切斷） | |
| 過載 | 電子檢測，過載3min內切斷輸出，可設定切斷時間 | |
| 過流 | MCU單元電子自動檢測+斷路器分斷 雙重保護 | |
| 短路 | MCU單元電子自動檢測+斷路器分斷 雙重保護 | |
| 旁路 | 當系統發生故障或者超出穩壓范圍，穩壓器不斷電自動旁路 | |
|
指
示
|
電壓 | A、B、C、ΣABC三相分別具有真有效值觸摸屏顯示 |
| 電流 | A、B、C、ΣABC三相分別具有真有效值觸摸屏顯示 | |
| 工作狀態 | 穩壓狀態/市電狀態 | |
| 異常 | 觸摸屏分相顯示過壓、欠壓、過載、保險絲斷等故障狀態 | |
| 人機界面 | 智能化的人機界面操作面板，方便設定查詢各種參數（觸摸屏可選） | |

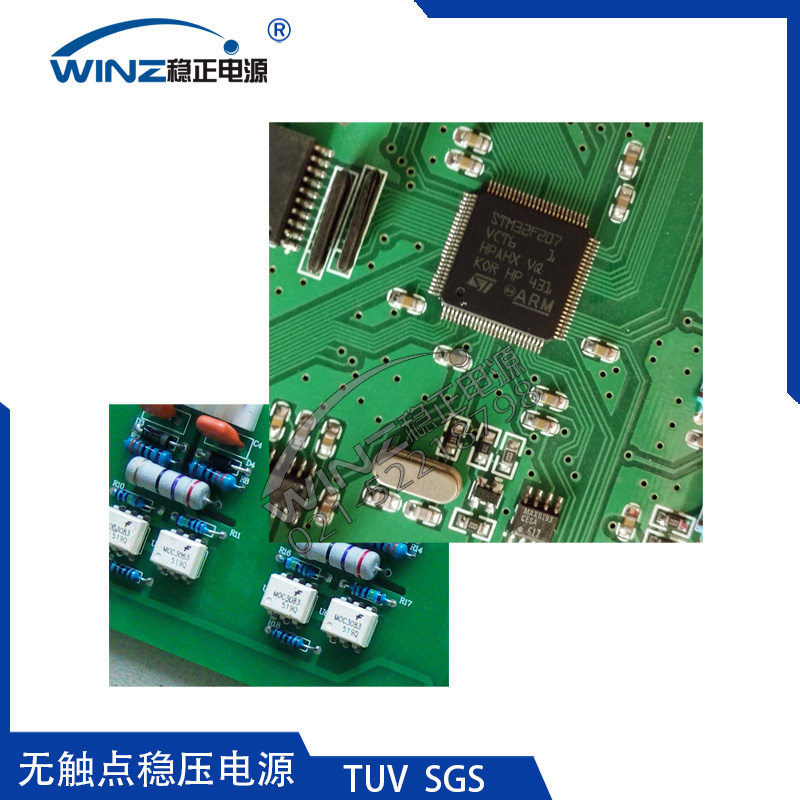

| 驅動方式 | 無觸點光耦過零觸發（一般市面為繼電器觸點式觸發） | |
| 工作方式 | 具有穩壓和市電兩種工作方式 | |
| 過載能力 | 5倍額定電流1秒鐘 | |
|
型號
|
穩壓范圍 (V)
|
額定容量（KVA)
|
額定電流（A）
|
機柜外形尺寸（mm） 寬*深*高 W*D*H
|
重量 （KG)
|
|
ZBW-S10
|
380±20%
|
10
|
15
|
350*600*750 (帶鎖定輪子）
|
70
|
|
ZBW-S20
|
20
|
30
|
83
|
||
|
ZBW-S30
|
30
|
46
|
124
|
||
|
ZBW-S50
|
50
|
76
|
390*650*870(帶鎖定輪子）
|
166
|
|
|
ZBW-S80
|
80
|
121
|
460*700*1200
|
220
|
|
|
ZBW-S100
|
100
|
152
|
240
|
||
|
ZBW-S120
|
120
|
182
|
264
|
||
|
ZBW-S150
|
150
|
228
|
760*660*1600
|
345
|
|
|
ZBW-S180
|
180
|
273
|
387
|
||
|
ZBW-S200
|
200
|
300
|
425
|
||
|
ZBW-S225
|
225
|
342
|
485
|
||
|
ZBW-S250
|
250
|
380
|
1150*850*2200
|
607
|
|
|
ZBW-S320
|
320
|
486
|
700
|
||
|
ZBW-S400
|
400
|
608
|
806
|
||
|
ZBW-S500
|
500
|
760
|
920
|
||
|
ZBW-S600
|
600
|
912
|
1145
|
||
|
ZBW-S800
|
800
|
1216
|
1500*1000*2200
|
1250
|
|
|
ZBW-S1000
|
1000
|
1520
|
1460
|
||
|
ZBW-S1200
|
1200
|
1824
|
1800*1000*2200
|
1680
|
|
|
ZBW-S1400
|
1400
|
2127
|
2400*1000*2200
|
1820
|
|
|
ZBW-S1600
|
1600
|
2431
|
1980
|
||
|
ZBW-D3
|
220V±20%
|
3
|
13.5
|
220*500*370
|
32
|
|
ZBW-D5
|
5
|
22.5
|
36
|
||
|
ZBW-D10
|
10
|
45
|
280*600*400
|
40
|
|
|
ZBW-D15
|
15
|
68
|
350*600*400
|
45
|
|
|
ZBW-D20
|
20
|
91
|
50
|
||
|
ZBW-D30
|
30
|
137
|
390*650*670（帶鎖定輪子）
|
60
|
|
|
ZBW-D40
|
40
|
182
|
80
|
||
|
ZBW-D50
|
50
|
228
|
105
|
||
|
ZBW-D80
|
80
|
364
|
460*650*1200
|
170
|
|
|
ZBW-D100
|
100
|
454
|
210
|
||
|
ZBW-D120
|
120
|
545
|
265
|
產品優勢 / PRODUCT ADVAN
