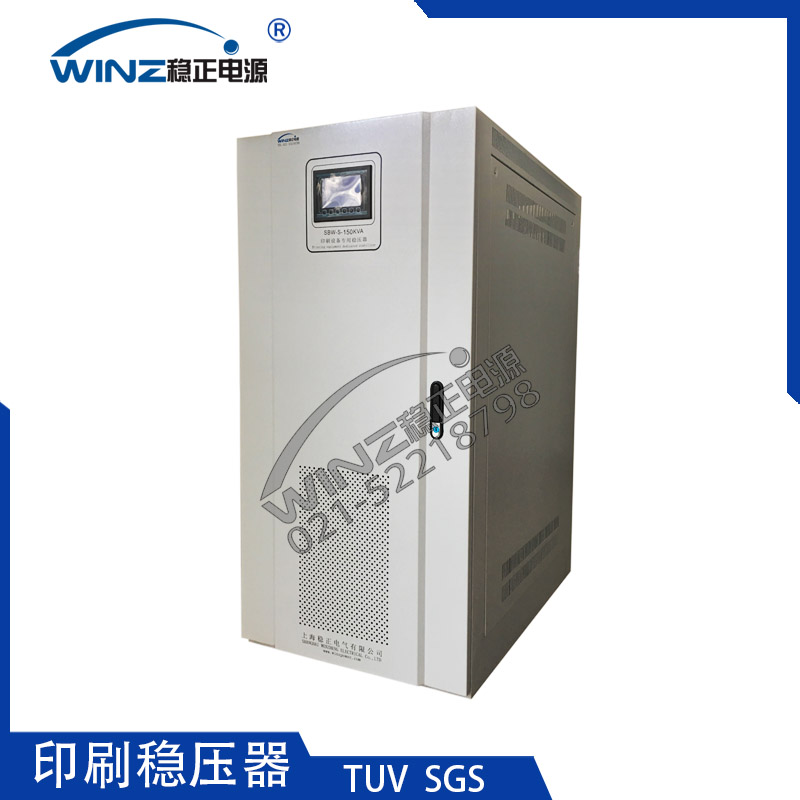

印刷穩壓器|膠印機穩壓器|印刷機專用穩壓器SBW-YS系列
SBW-YS印刷設備專用穩壓器是上海穩正根據目前國內主流品牌海德堡（heidelberg）、小森（komori）、曼羅蘭（manroland）、高斯（goss）、三菱（mitsubishi）、高寶(kba)等國內外品牌的四開、對開、全張單色、雙色4色膠印機，商用印刷機、報紙輪轉機的性能及工作特點；采用先進的數字信號處理器DSP控制的研發生產的印刷穩壓器，其穩壓精度高，響應速度快，穩壓器輸出電壓參數根據印刷現場調節；LCD大屏幕直觀顯示當前電壓和電流，實時監控電源運行狀態并具備故障記錄保存功能；對于海德堡（印刷穩壓器400V輸出電壓：GTO52\CD102\XL102\SM74\SM52等）、曼羅蘭（印刷穩壓器400V電壓設置：700\706\707\905等）、小森（穩變一體機200V輸出電壓：L429\L440\L426\L428\L540\L640等）
訂購熱線：021-52218798
產品應用&功能特點 | CHARACTERISTI

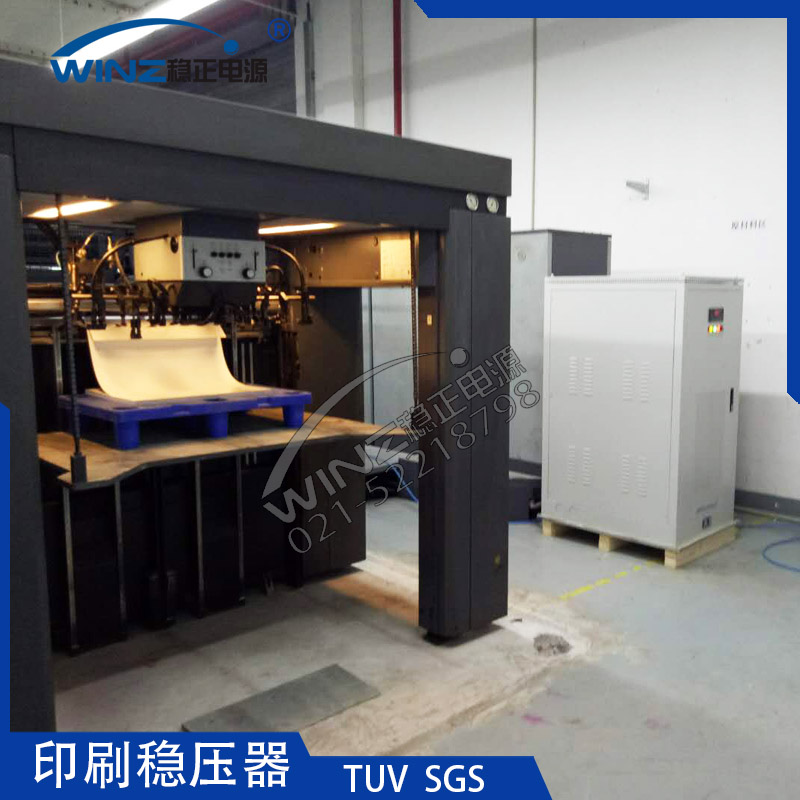

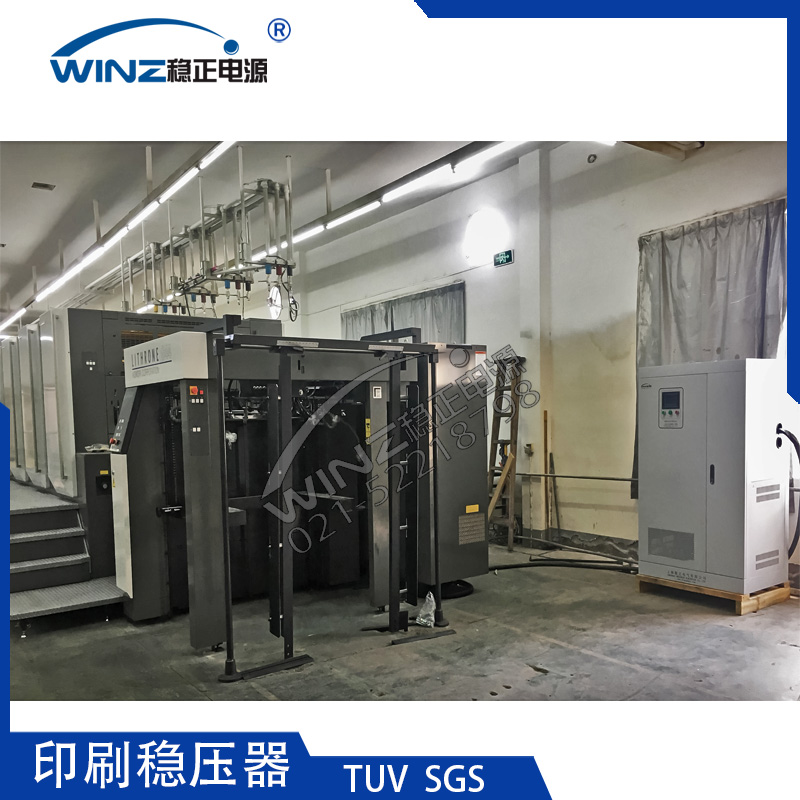

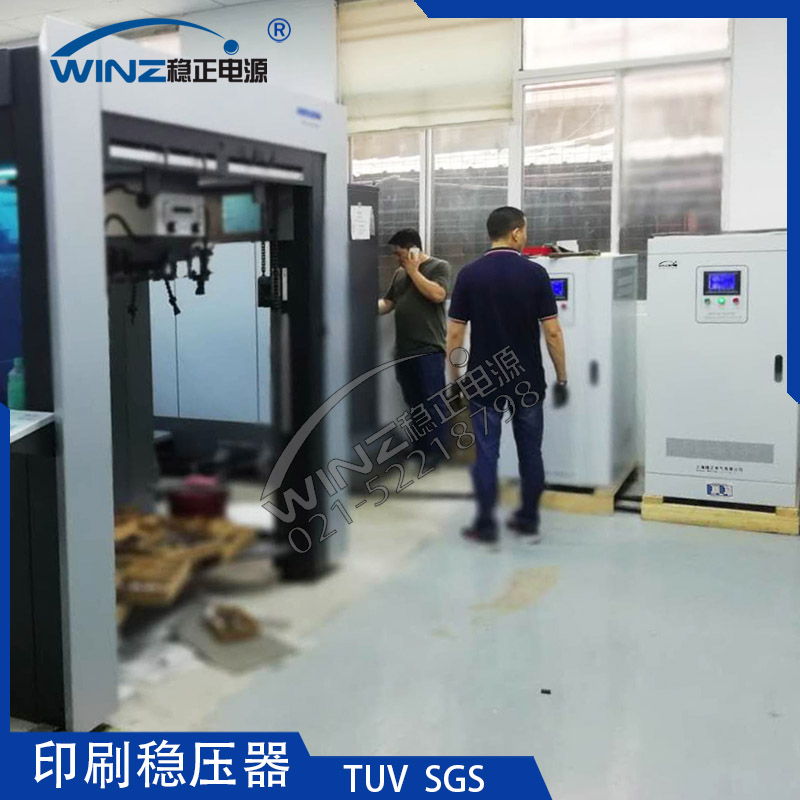

一、SBW-YS印刷設備專用穩壓器的應用：

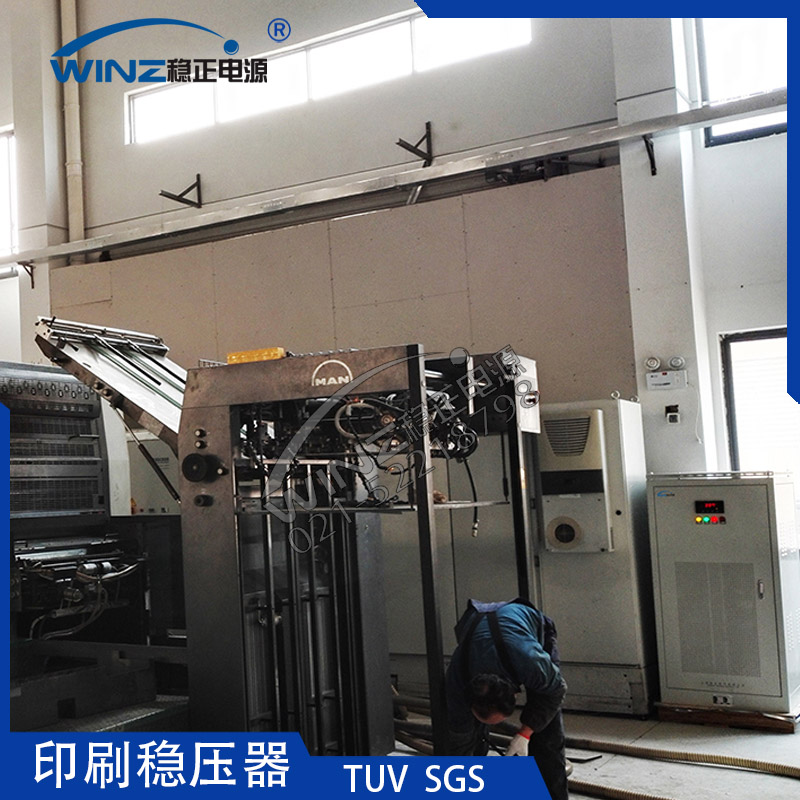

海德堡（heidelberg）印刷穩壓器選型參考：CD102-4【SBW-YS-180KVA】，CD102-5【SBW-YS-200KVA】，SM74
，GT052，XL75-6，SM102-4等各規格海德堡穩壓器配套。
曼羅蘭（manroland）印刷穩壓器選型參考：R705【SBW-YS-200KVA】，R706-5B【SBW-YS-250KVA】，R706-4，
R205 8開，R305 8開，R905 全張等各規格印刷機。
小森（komori）印刷機穩壓器選型參考：L429 【SBW-G-100KVA】、L426【SBW-G-100KVA】、L428 四開機、L440
對開四色、L540對開五色、L640對開六色等各規格印刷機，小森機輸出設置200V穩變一體機；
高寶（kba）印刷機穩壓器選型參考：利必達105【SBW-YS-225KVA】、利必達106【SBW-YS-250KVA】、全張146等型號。
其他品牌配置印刷機專用穩壓器如三菱鉆石3000對開4色【SBW-YS-180KVA】，高斯輪轉機一般為400KVA
以上未標注選型功率的印刷穩壓器選型，請撥打咨詢熱線：15317996016上海穩正為您精選。
對于印刷機帶UV設備的，請注意印刷穩壓器的功率容量選型必須加上UV的功率。
二、SBW-YS印刷設備專用穩壓器控制原理
根據進口印刷機的工作特點為整流和感性負載，我們選用了最新的DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有效值和FFT轉換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷系統從而改變補償變壓器補償電壓的大小，達到輸出電壓穩定的目的。
1、以下附圖描述SBW-YS印刷設備專用穩壓器的系統框圖
2、SBW-YS印刷設備專用穩壓器工作拓撲原理（單相為例）
 |

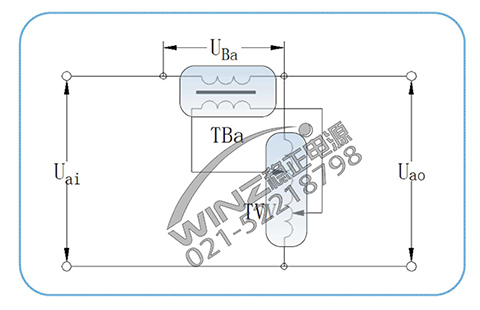

調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 Uao=Uai+UBa 式中
Uai=穩壓器A相輸入電壓
Uao=穩壓器A相的輸出電壓
UBa=穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓Uai增加△Uai時，補償電壓UBa也相應改變△UBa，且△UBa=- △Uai使A相輸出電壓Uao保持不變，同理B相、C相也相同。 |

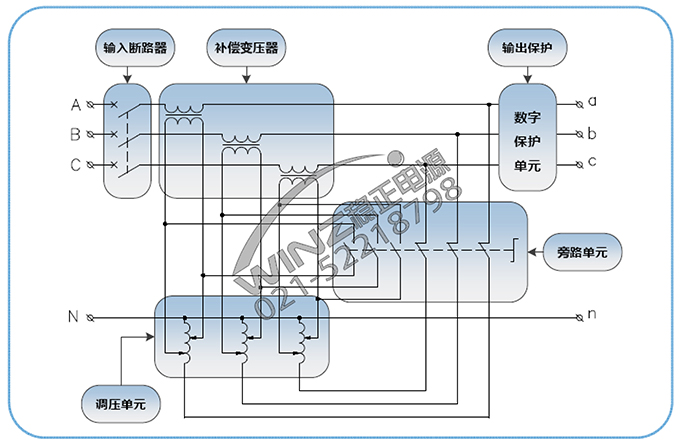

3、下圖詳細展示了SBW-YS印刷設備專用穩壓器的三相主回路圖
產品型號參數 / PRODUCT PARAMETER
SBW-YS印刷設備專用穩壓器技術參數一覽表
|
容量范圍 |
三相容量 SBW-YS-30~2500KVA ；單相容量：DBW-YS-20~150KVA |
|
輸入電壓 |
三相380Vac±20%； 單相220Vac±20%；可定制±30% ±40% |
|
輸出電壓 |
三相380Vac 單相220Vac；可根據客戶需求訂制輸出電壓，如200V 208V 400V |
|
穩壓精度 |
1%~5%可調 |
|
頻率范圍 |
50Hz/60Hz |
|
效 率 |
98%（功率等級50KVA以上） |
|
響應速度 |
≤0.04S |
|
穩定速度 |
輸入電壓相對于額定值階躍變化10%時，穩定時間≤1.5S |
|
絕緣電阻 |
≥2MΩ |
|
絕緣強度 |
2000V 1分鐘無擊穿 |
|
波形畸變 |
輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量不大于1% |
|
通信功能 |
可選配RS232、RS485、GPRS接口，完成遙信遙測遙控功能 |
|
顯示功能 |
LCD高亮液晶顯示，能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態指示等。HMI人機界面觸摸屏顯示（可選） |
|
保護功能 |
具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，并在故障恢復后，能夠自動恢復穩壓供電。 |
|
工作溫度 |
-15℃+55℃ |
|
相對濕度 |
10%-90%(20℃±5℃) |
|
海拔高度 |
＜3000m，超出標準海拔，根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用 |
|
防護等級 |
IP20，可定制IP45級以下防護等級 |
|
噪 音 |
＜55dB |
|
執行標準 |
YD/T 1074-2000《通信用交流穩壓器》 JB/T7620－1994《補償式交流穩壓器》 |
SBW-YS印刷設備專用穩壓器選型一覽表
|
型 號 |
額定容量(KVA) |
頻率(hz) |
輸入電壓（V） |
輸出電壓（V） |
輸出電流（A） |
外形尺寸（mm）寬*深*高 |
柜數 |
|
SBW-YS-30 |
30 |
50/60 |
304-456 |
380 |
46 |
550*800*1200 |
單柜 |
|
SBW-YS-50 |
50 |
50/60 |
304-456 |
380 |
76 |
|
SBW-YS-80 |
80 |
50/60 |
304-456 |
380 |
121 |
|
SBW-YS-100 |
100 |
50/60 |
304-456 |
380 |
152 |
620*920*1300 |
|
SBW-YS-120 |
120 |
50/60 |
304-456 |
380 |
182 |
|
SBW-YS-150 |
150 |
50/60 |
304-456 |
380 |
227 |
700*1000*1390 |
|
SBW-YS-180 |
180 |
50/60 |
304-456 |
380 |
273 |
700*1050*1390 |
|
SBW-YS-200 |
200 |
50/60 |
304-456 |
380 |
304 |
700*1050*1390 |
|
SBW-YS-225 |
225 |
50/60 |
304-456 |
380 |
341 |
1000*700*1600 |
|
SBW-YS-250 |
250 |
50/60 |
304-456 |
380 |
380 |
|
SBW-YS-300 |
300 |
50/60 |
304-456 |
380 |
456 |
1100*800*1800 |
|
SBW-YS-320 |
320 |
50/60 |
304-456 |
380 |
486 |
|
SBW-YS-350 |
350 |
50/60 |
304-456 |
380 |
532 |
|
SBW-YS-400 |
400 |
50/60 |
304-456 |
380 |
608 |
1250*1100*2000 |
雙柜 |
|
SBW-YS-500 |
500 |
50/60 |
304-456 |
380 |
760 |
|
SBW-YS-600 |
600 |
50/60 |
304-456 |
380 |
912 |
|
SBW-YS-800 |
800 |
50/60 |
304-456 |
380 |
1216 |
850*1200*2000 |
叁柜 |
|
SBW-YS-1000 |
1000 |
50/60 |
304-456 |
380 |
1520 |
|
SBW-YS-1200 |
1200 |
50/60 |
304-456 |
380 |
1823 |
|
SBW-YS-1600 |
1600 |
50/60 |
304-456 |
380 |
2431 |
1350*1250*2000 |
|
SBW-YS-1800 |
1800 |
50/60 |
304-456 |
380 |
2735 |
1450*1350*2200 |
肆柜 |
|
SBW-YS-2000 |
2000 |
50/60 |
304-456 |
380 |
3039 |
產品優勢 / PRODUCT ADVAN
1、穩定的數字控制系統：
1.1 SBW-YS印刷設備專用穩壓器全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。
1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，三相全自動補償式穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
SBW-YS印刷設備專用穩壓器得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、穩壓器故障狀態（過壓、欠壓、過流、相序）、穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示。
2.2、參數可設定：SBW-YS印刷穩壓器可以根據現場不同設備要求，設定適配電壓，其設置值（380~410V）可設定，穩壓器通過設定參數可滿足絕大部分負載的需要（360~440V輸出可調節）；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于SBW-YS印刷專用穩壓器的數字控制系統龐大的存儲容量，當印刷穩壓器發生任何故障時，該狀態將直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
SBW-YS印刷設備專用穩壓器，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足印刷穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：

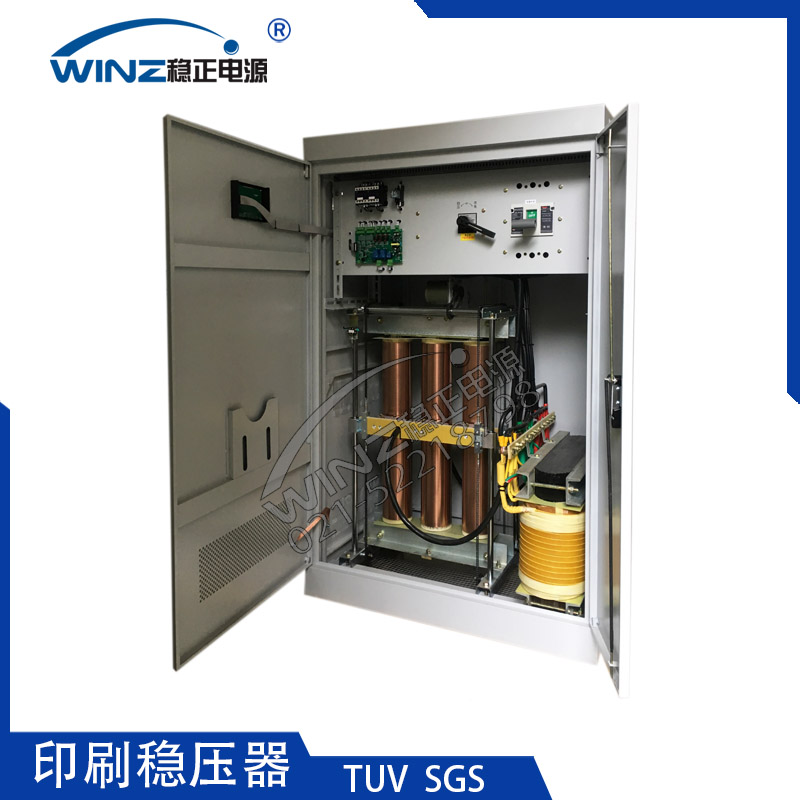

SBW-YS印刷設備專用穩壓器使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護，SBW-YS印刷穩壓器連接完進出線電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
5、與其他穩壓相比：
SBW-YS印刷設備專用穩壓器與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等
優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械
故障自動保護，本機具有運行可靠、體積小，重量輕，使用安裝方便等優點。（分數顯、儀表指示兩類）
? 穩壓精度高：采用RMS真有效值取樣控制板，穩壓精度1~5%可調。
? 響應速度快：小于等于0.04S。
? 負載類型廣：適應感性、容性、阻性全部負載。
? 保護功能全：具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。
? 穩壓范圍寬：標配±20%，可定制±30%~±50%范圍。
? 整機效率高：穩壓器效率≥98%。
? 控制技術穩：先進的PID模糊控制技術，系統穩定好。
? 輸出波形佳：輸出電壓波形無畸變，無諧波。
? 選用材質優：0.35mm高導磁低損耗涂層矽鋼片，C1017各向異性碳刷。
? 自控程度高：系統全自動穩壓、啟動延時、故障解除自動恢復功能。
? 負載容量大：穩壓器容量從1KVA~2500KVA可選。
? 通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議。
? 凈化能力強：在印刷穩壓器輸入端配置高通流量浪涌抑制器，解決雷電感應和干擾脈沖尖峰對設備的沖擊。
