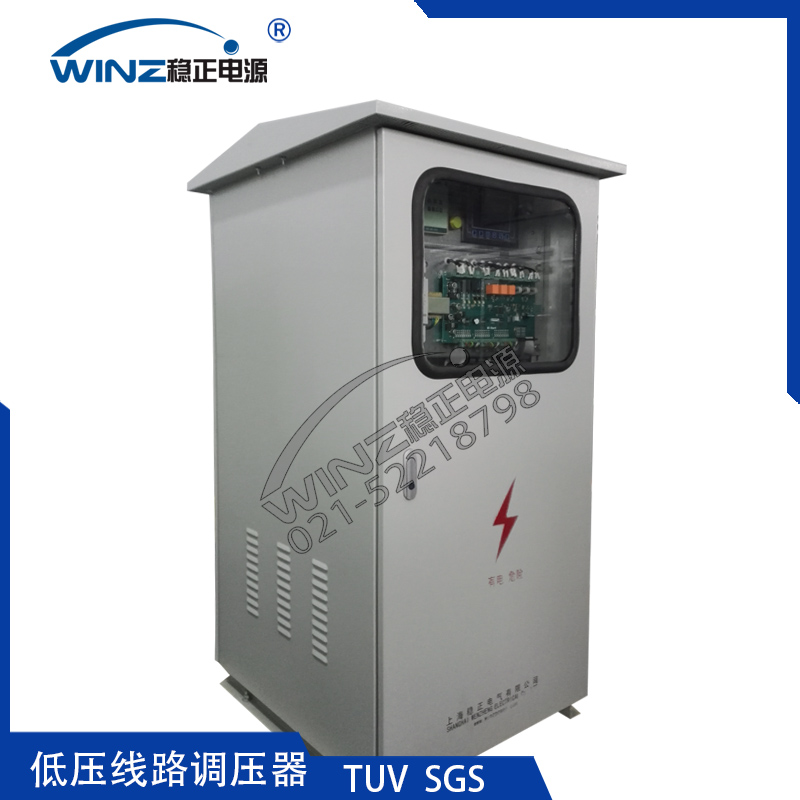

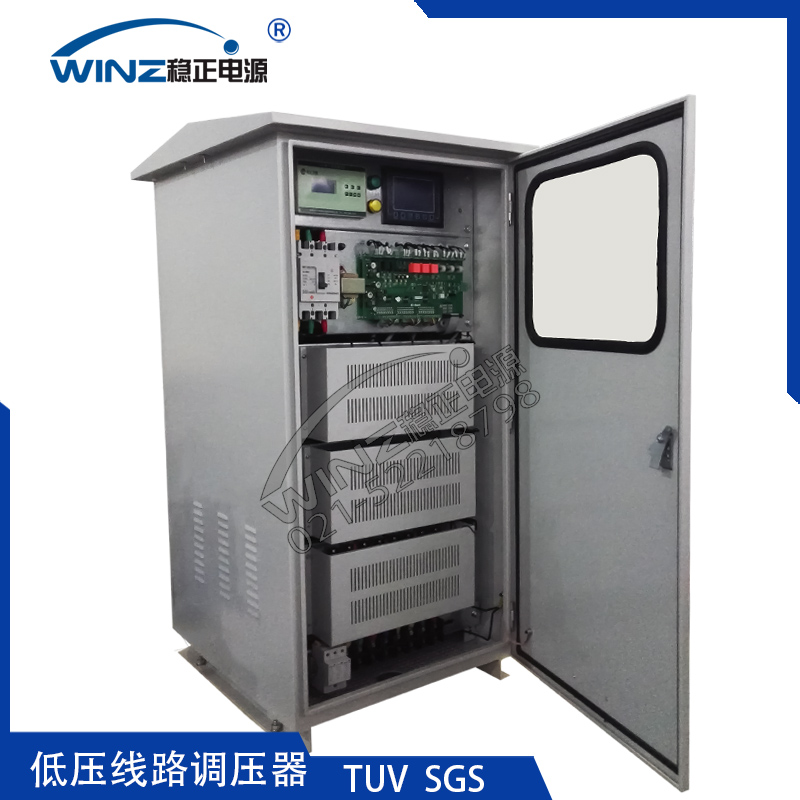

低壓線路調壓器

D/S-SY系列單/三相低壓線路調壓器是我司針對農網供電由于供電線路長、用電負荷增長速度快、負荷變化大而造成局部供電電壓過低、電壓跌落等電能質量超標(GB/T-12325 《電能質量供電電壓偏差》)的實際情況而開發的專用裝置。該產品是我司結合多年新型電力電子技術積累和特種變壓器制造技術，自主研發的一款集自動升壓穩壓、軟啟動，分接調壓技術一體多功能末端電壓補償器。基于電壓同相同頻疊加原理，對末端電壓進行穩壓升壓，輸出為完美正弦波，諧波增量為0，不會對電網產生二次污染；輸出效率高，超載過載能力強，負載效應廣泛，有效提升電能質量，穩定輸出電壓。輸出帶自動旁路功能，當電網電壓符合GB/T-12325《電能質量供電電壓偏差》低壓側電壓偏差范圍+7%~-10%，系統不斷電切換至公共電網供電。

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

一、低壓線路調壓器的產品應用
采用D/S-SY系列單/三相低壓調壓器以經濟、可靠的方案，直接有效的解決了農網末端電壓過低的問題。不用
延伸10KV線路，不需新增配電變壓器，給末端用戶提供了穩定可靠的電壓，同時也大大降低了電力公司的電
網建設成本，響應國家節約資源、節能降耗的發展理念。
本產品適用在農村、山區等超過正常供電半徑地區、小范圍聚集的普通居民用戶，以及通過農村配變供電的養
殖、家庭作坊等現場的單獨補償。本產品可通過通訊終端實時監測設備的電壓、電流、有功、無功、功率因數、設
備運行狀態等信息，并將運行數據上傳主站系統，便于應用部門監控和管理，掌握現場低電壓治理狀況。

二、低壓線路調壓器的工作原理

低壓線路調壓器設備相線串接、零線并接在低壓末端線路中，實時檢測設備的輸入電壓Ui（即線路抬升前電壓）
與輸出電壓Uo。當輸入電壓Ui過低時，電壓補償模塊根據實際輸入電壓的數值投入相應的抬升電壓，使輸出電壓
Uo滿足負載正常工作，智能電容器根據實際需要投入運行，用以降低因無功電流造成的線路壓降。
當192V≤Ui≤204V時，主控模塊控制電壓補償模塊抬升12%電壓，實現輸出電壓Uo在215V~228V之間；
當165V≤Ui≤192V時，主控模塊控制電壓補償模塊抬升20%電壓，實現輸出電壓Uo在198V~230V之間；
當Ui≥204V或故障時，主控模塊控制電壓補償模塊進入旁路狀態，即輸入電壓Ui等于輸出電壓Uo。

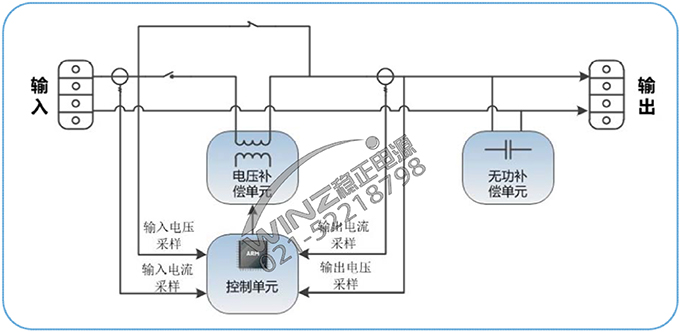

低壓線路調壓器的原理圖

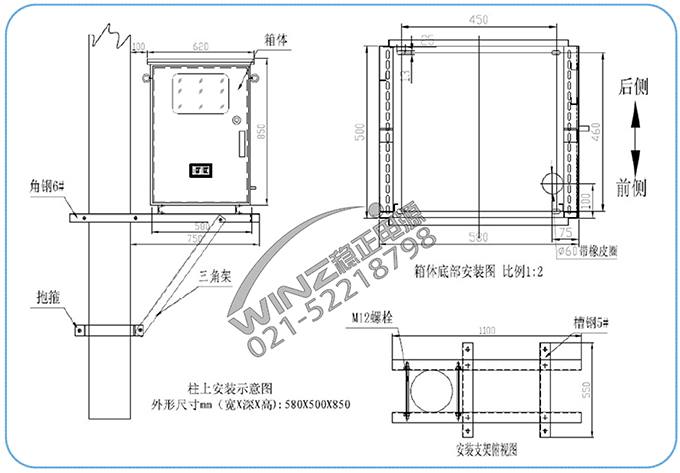

低壓線路調壓器的安裝示意圖

產品型號參數 / PRODUCT PARAMETER

1、低壓線路調壓器的技術參數

容量范圍	三相容量 30~100KVA ；單相容量：10~30KVA
輸入電壓	三相380Vac±20%；單相220Vac±20%；可定制±30% ±40%
輸出電壓	符合GB/T-12325《電能質量供電電壓偏差》低壓側電壓偏差范圍+7%~-10%
安裝方式	柱上安裝/地面平臺安裝可選擇
穩壓精度	1%~5%可調
頻率范圍	50Hz/60Hz
效率	98%
響應速度	≤0.04S
絕緣電阻	≥2MΩ
絕緣強度	2000V 1分鐘無擊穿
波形畸變	無波形畸變
通信功能	可選配RS232、RS485、GPRS接口，完成遙信遙測遙控功能
顯示功能	LCD高亮液晶顯示，能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態指示等。HMI人機界面觸摸屏顯示（可選）
保護功能	具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，并在故障恢復后，能夠自動恢復穩壓供電。
工作溫度	-15℃+55℃
相對濕度	10%-90%(20℃±5℃)
海拔高度	＜2000m，超出標準海拔，根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用
防護等級	IP54戶外型
噪音	＜55dB
執行標準	GB/T-12325 《電能質量供電電壓偏差》

產品優勢 / PRODUCT ADVAN

低壓線路調壓器是我司結合多年新型電力電子技術積累和特種變壓器制造技術，自主研發的一款集自動升壓穩壓、軟啟動，分接調壓技術一體
多功能末端電壓補償器。基于電壓同相同頻疊加原理，對末端電壓進行穩壓升壓，輸出為完美正弦波，諧波增量為0，不會對電網產生
二次污染；輸出效率高，超載過載能力強，負載效應廣泛，有效提升電能質量，穩定輸出電壓。輸出帶自動旁路功能，當電網電壓符
合GB/T-12325《電能質量供電電壓偏差》低壓側電壓偏差范圍+7%~-10%，系統不斷電切換至公共電網供電。
