當前位置：主頁 > 產品中心 > 大功率直流穩壓電源 > 可編程直流穩壓電源 >

prevnext

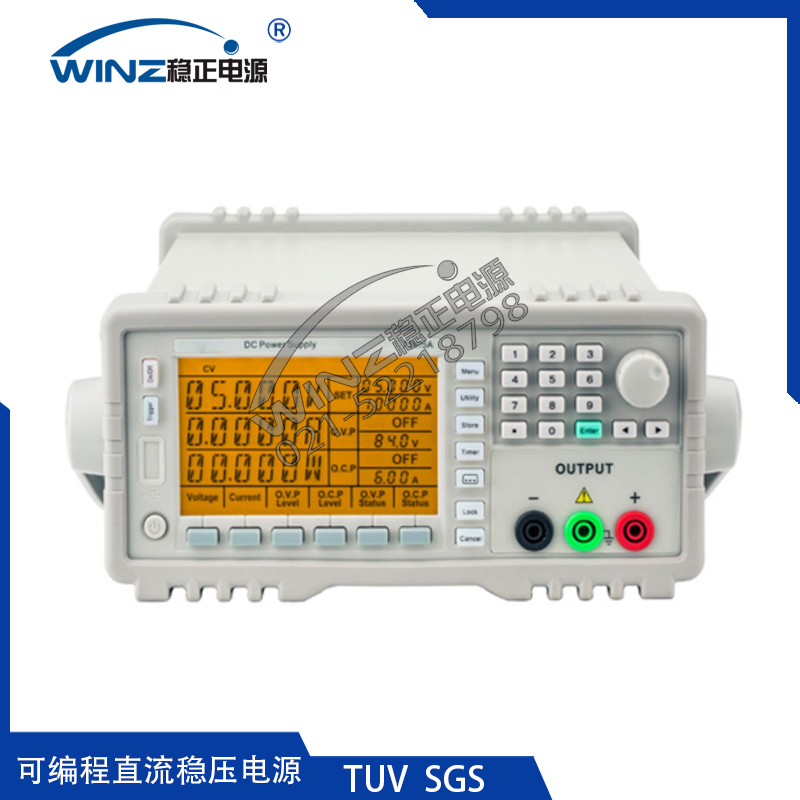

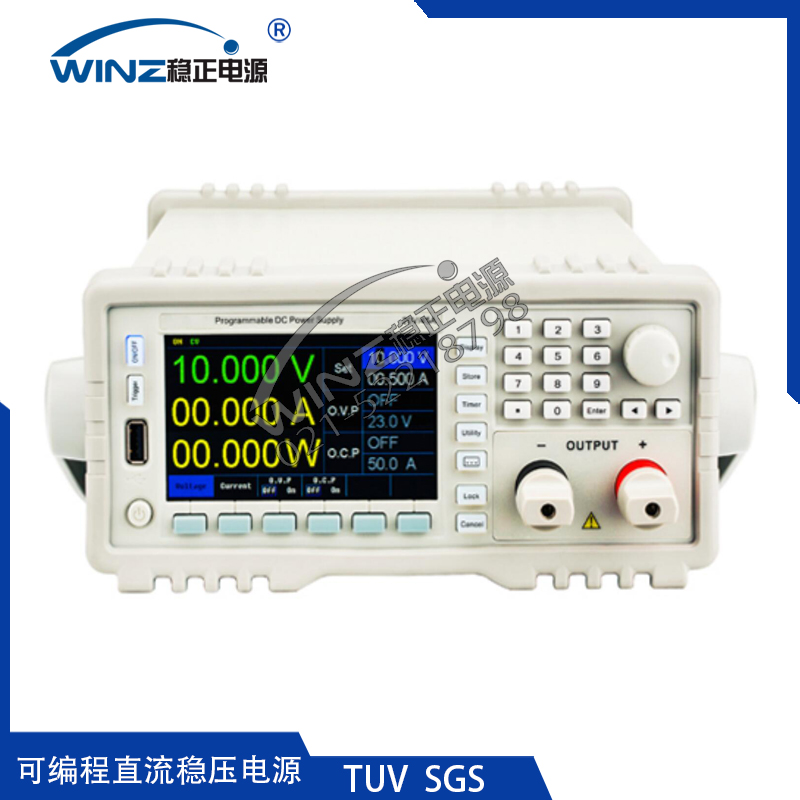

可編程直流可調電源

WYP系列大功率可編程直流電源是一款大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、高精度、高性價比全功能直流電源產品。可用于實驗室測試、系統集成測試、車載設備測試、太陽能逆變測試、DC-DC轉換器與逆變測試、電子產品生命周期測試等領域。穩正在引進國際先進技術的基礎上針對電源進行多項優化設計，在可靠性、可維護性、安全性等方面全面領先同類產品并持續發展。

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

WYP系列大功率可編程電源功能簡介：

1. 單臺標準19寸3U，5KW/10KW/15KW的高功率密度機框設計；

2. 支持多臺電源級聯使用，可擴充至90KW；

3. 單臺標準型號電壓范圍 0~600V ，0~250A ，其他等級可定做；

4. 0.01%的元效應，0.02%的負載效應，電源輸出穩定；

5. 0.1%的精準度，0.02%的紋波；

6. 多功能通訊接口，RS232/RS485,LAN口通訊；

7. 上升，下降斜率可設；

8. 采樣遠端采樣模式；

9. 保護功能完備，具有過電壓、過電流、欠電壓、過溫度、過功率及監視模式保護；

大尺寸彩色液晶屏，中/英文操作界面；

10. 模擬編程接口，電流監控接口，遠近程觸發功能，可實現負載功能控制和監測；

11. 恒電流（CC）,恒電壓（CV），恒功率（CP）三種測試模式；

12. 內置強大復雜測試功能，復雜測試一鍵完成。

恒功率功能（模擬內阻功能）：

除了恒流恒壓功能，WYP還提供恒功率和序列功能

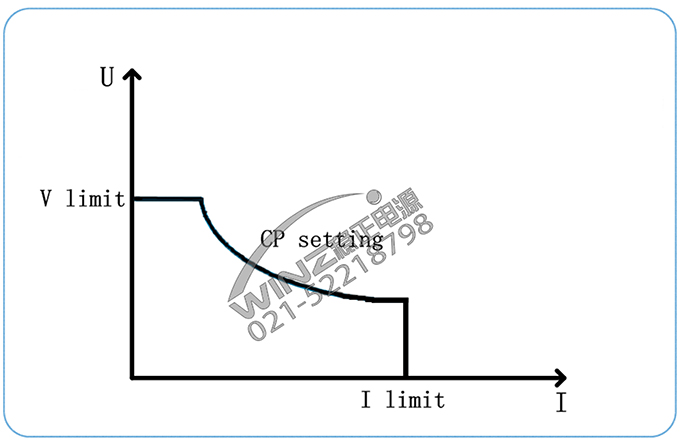

WYP提供恒功率（以下簡稱CP）輸出功能。電源輸出一個恒定功率，輸出電流隨著輸出電壓線性調整以確保輸出功率不變。當負載超出了電源設定的調節范圍，電源輸出將維持在最大設定值。其功能曲線如下圖所示(CP恒功率曲線):

WYP電源支持模擬負載變化的電源輸出環境，對負載進行相應的輸出測試。常用于生產的電源變化，研發的電壓電流掃描，開關機穩定性測試，輸出波形控制。汽車飛機等電源環境模擬對汽車電子，引擎啟動，電機啟動停止等進行測試。MCK電源支持8組，每組100個測試步驟的變化，步驟之間可以跳轉及多次跳轉，序列之間可以鏈接運行?？梢詫崿F更多測試步驟。MCK的序列功能，可以直接用手動編輯或者軟件編輯波形，自動生成相應的測試程序。

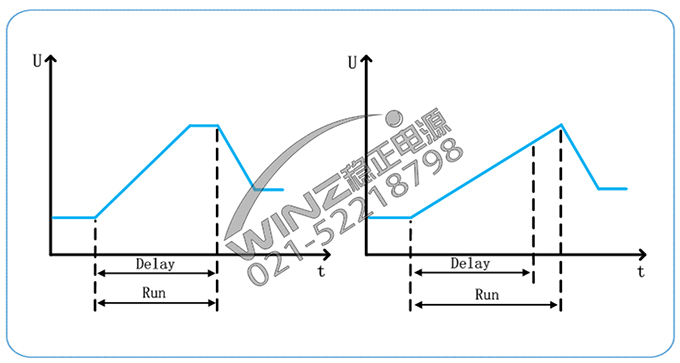

單步延時與設定時間:

Current

設置電源輸出電流。運行該步驟時，電源輸出電流按照當前電流斜率改變至設定值。

此測試步驟可設置單步延時，可設范圍0~60000ms。

VOLT-Slew

設置電壓斜率。
CURR-Slew

設置電流斜率。

Jump

測試步驟之間跳轉，此步驟可設置跳轉位置和跳轉次數。若跳轉次數為0，表示無限循環。

發生跳轉后，從跳轉位置向后運行。跳轉結束后，運行后續步驟。

Delay

序列延時，可設置范圍是0~86400s。若設置為0，表示無限延時。

應用：

電動汽車電動機電池包太陽能逆變器 DC-DC轉換器消費電子產品

實驗室生產線汽車電子

產品型號參數 / PRODUCT PARAMETER

一、WYP系列可編程直流穩壓電源技術參數一覽表

項目	參數
交流輸入	單相220V±10%（10KW以下）
交流輸入	三相380V±10%（10KW以上）
輸入頻率	50Hz/60Hz
輸出電壓	0V-額定值（見規格表）
輸出電流	0A-額定值（見規格表）
輸出功率	0W-額定值（見規格表）
效率	0.87（典型值）
電壓紋波P-P	0.1%F.S
電壓紋波rms	0.03%F.S
線性調整率	電壓:±0.01%F.S 電流±0.05%F.S
負載調整率	電壓:±0.02%F.S 電流±0.1%F.S
模擬量編程	控制電壓0-5V或者0-10V對應0-100%±0.1%F.S
電壓測量精度	±0.1%F.S
電流測量精度	±0.2%F.S
瞬態響應時間	典型值1ms，負載編號50%，電壓恢復至設定值所需時間
電壓溫漂	20PPM/℃
電流溫漂	40PPM/℃
輸出過壓保護	內置O.V.P保護，保護后關閉輸出
輸出過流保護	過載、短路定電流輸出
過溫度保護	內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出
電壓設定	10 圈電位器（300W及以下為單圈電位器）
電流設定	10 圈電位器（300W及以下為單圈電位器）
輸出極性	輸出正(＋)、負(－)可以任意接地
散熱方式	強制風冷
操作環境	室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH
儲存環境	溫度：-20℃～70℃；濕度：10％～90％ RH
說明：所有值都為典型值，因此在不同負載或其它情況下會超過此數值。精確度是在負載端電壓檢測狀態進行測量的，在溫度誤差和元件老化情況下，實際值與額定值間可能出現偏差。

二、WYP系列可編程直流穩壓電源選型一覽表

選型規格	輸出			選型規格	輸出
選型規格	電壓	電流	功率	選型規格	電壓	電流	功率
WYP 5KW系列				WYP 10KW系列
WYP6083	60V	83A	5KW	WYP60166	60V	166A	10KW
WYP15033	150V	33A	5KW	WYP15066	150V	66A	10KW
WYP30017	300V	17A	5KW	WYP30034	300V	34A	10KW
WYP45011	450V	11A	5KW	WYP45022	450V	22A	10KW
WYP60008	600V	8A	5KW	WYP60016	600V	16A	10KW
15KW				30KW
WYP60250	60V	250A	15KW	WYP60500	60V	500A	30KW
WYP150100	150V	100A	15KW	WYP150200	150V	200A	30KW
WYP30050	300V	50A	15KW	WYP300100	300V	100A	30KW
WYP45033	450V	33A	15KW	WYP45066	450V	66A	30KW
WYP60025	600V	25A	15KW	WYP60050	600V	50A	30KW
