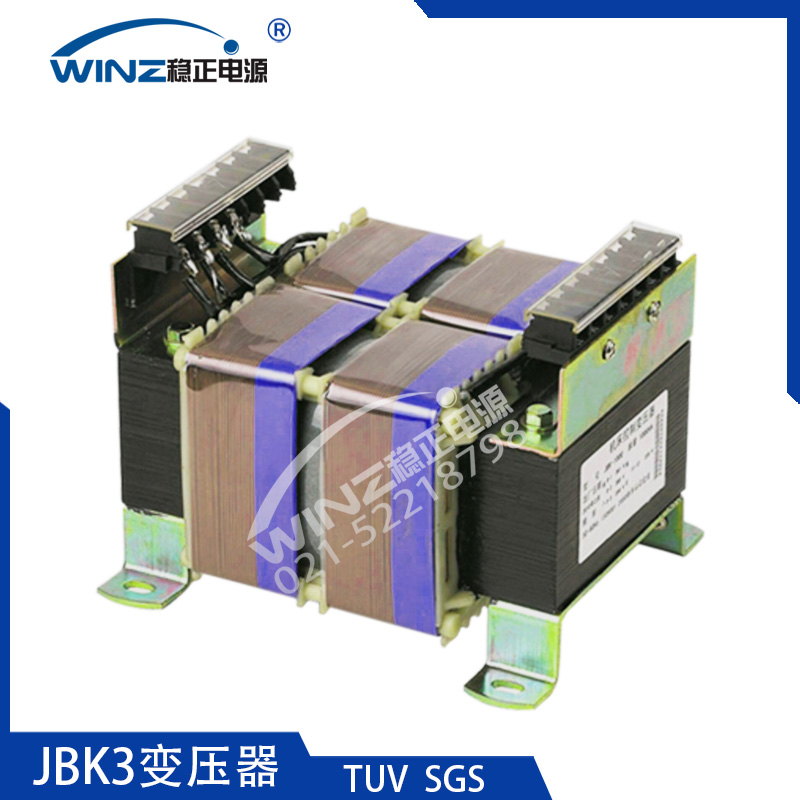

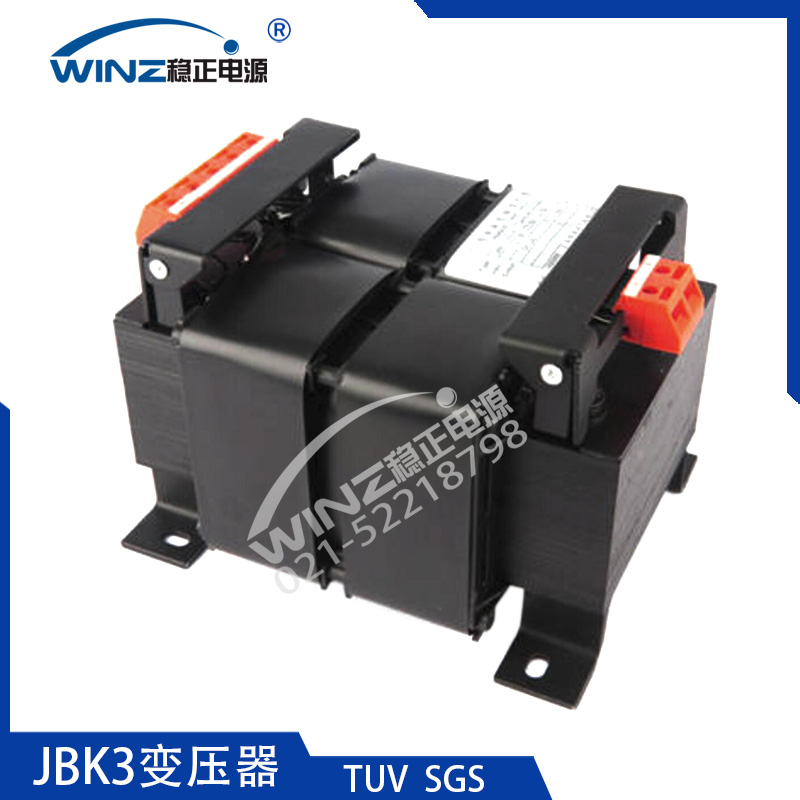

JBK3機床控制變壓器

JBK3系列機床控制變壓器是一種單相隔離變壓器，一般作為各類機床、機械設備中二次回路的控制電源、照明及指示燈電源；也作為控制系統主供電。輸入電壓 110V、220V、380V、690V（客戶可以自定電壓）輸出電壓 6V、6.3V、9V、12V、24V、48V、100V、110V、120V、220V（客戶可以自定電壓）繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到H級，產品性能達到國內外先進水平。JBK3系列機床控制變壓器必須為隔離變壓器而非自耦變壓器，否則不僅不能對設備起到保養維護的效果，更可能對操作人員造成人身觸電危害；

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

JBK3系列機床控制變壓器產品應用：
機床、機械設備、數控加工設備二次回路的控制電源、照明及指示燈電源；也作為主控制系統供電。
JBK3系列機床控制變壓器簡介
JBK3系列機床控制變壓器是上海穩正公司在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型干式變壓器
，額定容量從63VA到5000VA之間，符合IEC439、GB5226，JB/T5555等國際、國家標準；
JBK3系列機床控制變壓器的鐵芯材質為優質高矽硅鋼片，導線為耐溫180度耐壓2500V（相對5000V），有效降低產品運行時
損耗，確保產品的穩定性。生產中采用真空浸漆并使用H級絕緣材質，大大降低絕緣耐壓隱患，極大的提高了產品安全性及使
用壽命。
JBK3系列控制變壓器為單相多繞組開啟式變壓器，有芯式和殼式之分。
1.鐵芯形式為殼式，由硅鋼片迭裝而成；
2.線圈繞制成多層多繞組;
3.接線端子為插接與壓接式。

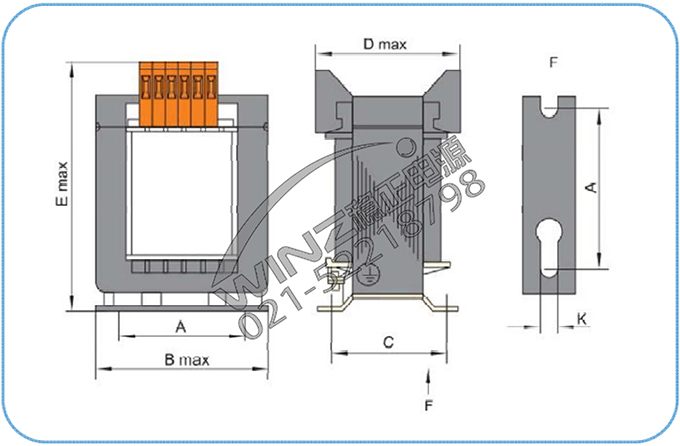

JBK3系列控制變壓器結構（殼式）

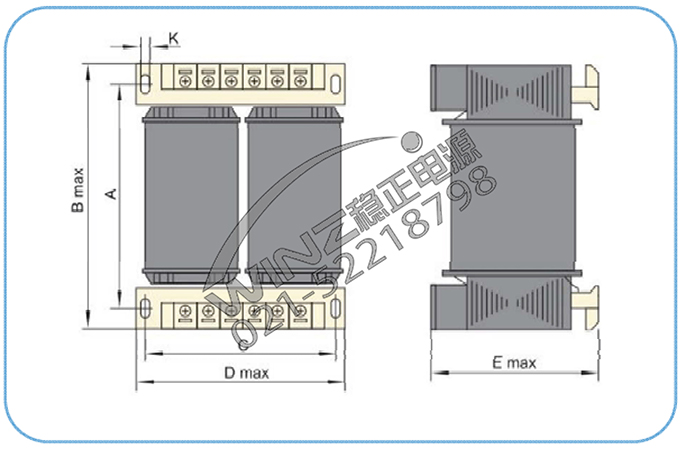

JBK3系列控制變壓器結構（芯式）

產品型號參數 / PRODUCT PARAMETER

JBK3控制變壓器的參數一覽表

序號	參數名稱	內容
1	產品型號	JBK3系列機床控制變壓器
2	額定容量（VA）	63VA到5000VA
3	輸入電壓	單相220V 110V ±10% 三相380V&400V
4	輸出電壓	6V、6.3V、9V、12V、24V、48V、100V、110V、120V、220V等可定制客戶任意指定電壓
5	系統最高運行電壓	530V
6	繞組材質	H級全銅漆包線
7	額定頻率	50/60Hz
8	額定相數	單相
9	冷卻方式	自然風冷
10	絕緣等級	H級、F級、B級
11	絕緣水平	工頻耐壓3KV，無擊穿無閃絡
12	過載能力	2倍額定電流，維持1分鐘
13	短路阻抗	＜3.5%
15	空載損耗	按標準 GB1094.11-2007
16	負載損耗	按標準 GB1094.11-2007
17	防護等級	IP20 室內可定制IP33戶外
18	外形尺寸	見產品選型表；可定制-來電咨詢 15317996016
19	安裝地點	戶內
20	相對濕度	10%~90% RH
22	海拔高度	3000米以下海拔每升高1000米，容量降額10%
23	環境溫度	-25~+55℃ 最高日平均溫度：35℃
24	耐地震力	地面水平加速度0.2g，垂直加速度0.1g
25	使用環境	安裝位置無嚴重蒸汽、化學沉積、灰塵及爆炸物等
26	磁通密度	磁通密度≤1.58T
37	執行標準	GB1094.11-2007

JBK3控制變壓器的選型一覽表

1、產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、對未列出的規格和尺寸，可根據用戶要求協商確定;

4、本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。

5、尺寸如有變動，恕不另行通知。

型號（VA）	額定輸入	額定輸出	AxBxC（mm）	DxE（mm）	骨架(mm)	KXJ(mm)
JBK3-25	120V 220V 380V 或根據客戶需求而定	6.3V 12V 24V 36V 110V 127V 220V 380V 或根據客戶需求而定	66x60x70	60x40	22x30	8X11
JBK3-50			76x64x84	64x43	25x35	8X11
JBK3-50			84x85x95	70x53	28x32	8X11
JBK3-100			86x100x95	70x68	28x45	8X11
JBK3-150			96x100x105	79x81	32x46	8X11
JBK3-160			96x100x105	79x81	32x50	8X11
JBK3-200			96x110x105	79x81	32x52	8X11
JBK3-250			96x110x105	79x82	32x60	8X11
JBK3-300			105x110x110	87.5x92	35x60	8X11
JBK3-300			120x102.5x120	100x81	40x50	8X11
JBK3-300			133x100x135	110x78	44x50	8X11
JBK3-300			114x115x125	103x76	38x55	8X11
JBK3-350			114x110.5x125	103x81	38x60	8X11
JBK3-400			120x105x135	110x83	40x55	8X11
JBK3-450			133x106x145	120x76	50x50	8X11
JBK3-500			133x105x135	110x94	44x60	8X11
JBK3-500			133x115x135	110x94	44x65	8X11
JBK3-500			150x106x145	120x76	50x50	8X11
JBK3-500			150x111x145	120x81	50x55	8X11
JBK3-600			150x116x145	120x86	50x60	8X11
JBK3-630			150x106x145	120x76	50x50	8X11
JBK3-630			150x116x145	120x86	50x60	8X11
JBK3-700			150x121x145	120x91	50x65	8X11
JBK3-800			150x126x145	120x96	50x70	8X11
JBK3-1000			150x136x145	120x106	50x80	8X11
JBK3-1200			150x141x145	120x111	50x85	8X11
JBK3-1200			150x146x145	120x116	50x90	8X11
JBK3-1500			150x151x145	120x121	50x95	8X11
JBK3-1500			180x145x190	150x1110	60x80	8X11
JBK3-1500			192x140x180	160x100	64x70	8X11
JBK3-2000			192x200x180	160x138	64x85	8X11
JBK3-3000			192x215x205	160x160	64x105	8X11
JBK3-4000			230x210x240	190x145	76x100	8X11
JBK3-5000			230x230x240	190x165	76x110	8X11

產品優勢 / PRODUCT ADVAN

?耐壓隔離高：初次級耐壓6000V以上，無擊穿無閃絡
?定制設計全：可根據客戶要求設計輸入輸出任意電壓組合，滿足現場需要（200V&220V&380V&440V）
? 屏蔽抗干擾：三相干式隔離變壓器增加抗干擾屏蔽層獨立接地，高度共模干擾抑制，有效抑制高頻干擾
?過載能力強：散熱設計優秀，短路過載能力強。
?絕緣性能好：H級絕緣導線，耐雷電沖擊水平高，承受突發短路能力強。
?制造工藝精：變壓器進行真空浸漆，絕緣等級達H級。
?連接組別多：根據客戶指定的連接方式和電壓比靈活配置。
?整機效率高：0.35mm低損矽鋼片，空載電流小。
