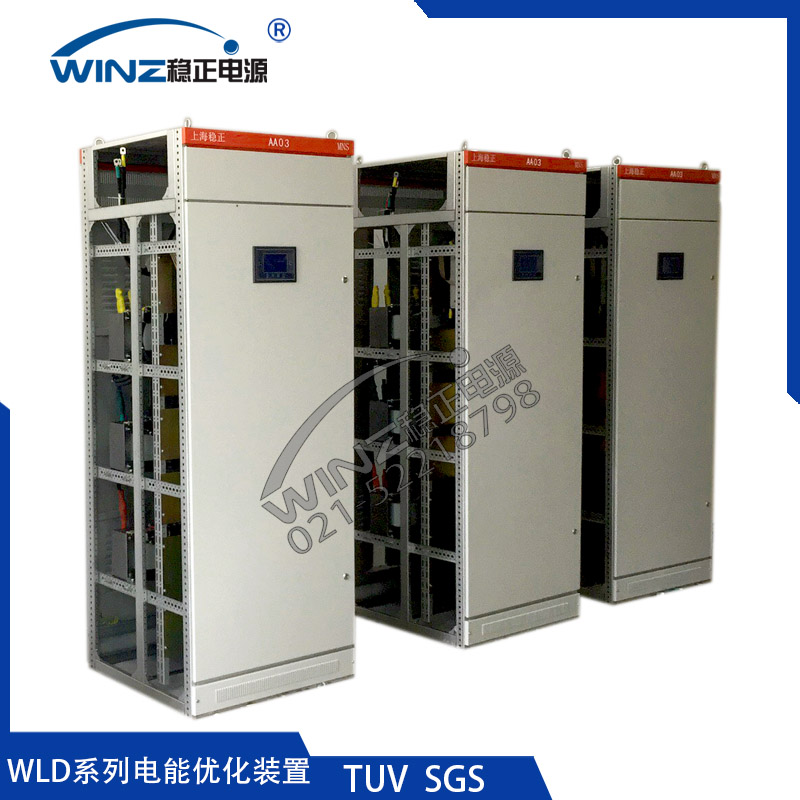

WLD系列電能優化裝置

WLD系列電能優化裝置是我公司引進德國最新技術，并根據我國國情設計的一種最新大功率交流自動調壓器。本產品基于先進的電力電子和計算機PID數字模糊控制技術，采用先進的組合繞組補償方式和無觸點開關、選用DSP數字控制交流穩壓技術；穩壓精度高：采用高精度12位ADC，進行RMS真有效值與FFT運算，穩壓精度1~5%可調；響應時間小于等于0.02S；LCD（觸摸屏可選）大屏幕直觀顯示當前狀態；通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議，實現遙信遙測遙控三遙功能。廣泛火電廠、光伏地面站、石化能源等項目照明段（電廠照明段電壓過高）變壓器后端，同時也適用于其他精密負載供電使用。

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

一、WLD系列電能優化裝置的控制工作原理：

DSP控制系統通過電壓互感器實時檢測輸出電壓信號，經過12位高速ADC每周期倍頻鎖相技術同步采樣128點，完成真有
效值和FFT轉換后，進入MCU控制中心，MCU根據預先存儲的設置參數控制伺服電機，電機通過傳動裝置調節變壓器電刷
系統從而改變補償變壓器補償電壓的大小，達到輸出電壓穩定的目的。
1、以下附圖描述WLD系列電能優化裝置的系統框圖

2、WLD系列電能優化裝置工作拓撲原理（單相為例）

調壓變壓器TVV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主回路中。
現以A相為例說明其穩壓工作原理 U_ao=U_ai+U_Ba 式中
U_ai=穩壓器A相輸入電壓
U_ao=穩壓器A相的輸出電壓
U_Ba=穩壓器A相的補償電壓
其工作原理是：當A相輸入電壓U_ai增加△U_ai時，補償電壓U_Ba也相應改變△U_Ba，且△U_Ba=- △U_ai使A相輸出電壓U_ao保持不變，同理B相、C相也相同。

3、下圖詳細展示了WLD系列電能優化裝置的三相主回路圖

4、下圖詳細展示了WLD系列電能優化裝置成套系統拼柜中的一次系統圖

5、下圖詳細展示了WLD系列電能優化裝置成套系統拼柜中的柜體圖紙

產品型號參數 / PRODUCT PARAMETER

WLD系列電能優化裝置技術參數一覽表

容量范圍	三相容量 WLD-30~2500KVA ；單相容量：WLD-20~150KVA
輸入電壓	三相380Vac±20%；單相220Vac±20%；可定制±30% ±40%
輸出電壓	三相380Vac 單相220Vac；可根據客戶需求訂制輸出電壓，如200V 208V 400V
穩壓精度	1%~5%可調
頻率范圍	50Hz/60Hz
效率	> 98%（功率等級50KVA以上）
響應速度	≤0.04S
穩定速度	輸入電壓相對于額定值階躍變化10%時，穩定時間≤1.5S
絕緣電阻	≥2MΩ
絕緣強度	2000V 1分鐘無擊穿
波形畸變	輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量不大于1%
通信功能	可選配RS232、RS485、GPRS接口，完成遙信遙測遙控功能

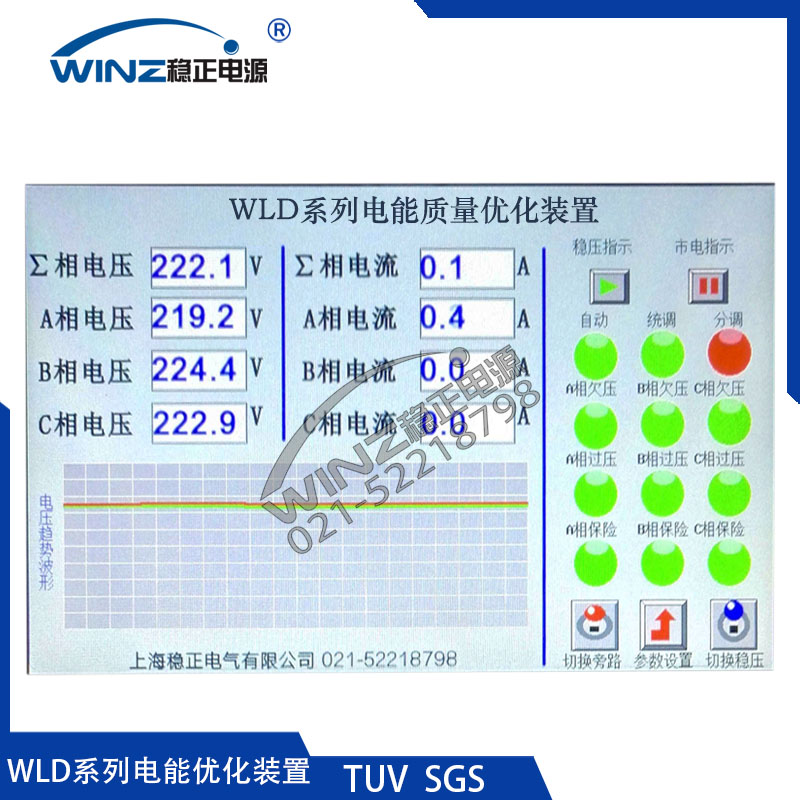

顯示功能	LCD高亮液晶顯示，能顯示輸入輸出電壓、輸出電流值、頻率、溫度及故障告警狀態指示等。HMI人機界面觸摸屏顯示（可選）
保護功能	具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，并在故障恢復后，能夠自動恢復穩壓供電。
工作溫度	-15℃+55℃
相對濕度	10%-90%(20℃±5℃)
海拔高度	＜3000m，超出標準海拔，根據GB6450《干式變壓器》中第3.2.3條和4.2條降額使用
防護等級	IP20，可定制IP45級以下防護等級
噪音	＜55dB
執行標準	YD/T 1074-2000《通信用交流穩壓器》 JB/T7620－1994《補償式交流穩壓器》

WLD系列電能優化裝置選型一覽表

型號	額定容量(KVA)	頻率(hz)	輸入電壓（V）	輸出電壓（V）	輸出電流（A）	外形尺寸（mm）寬深高
WLD-30	30	50/60	304-456	380	46	6008002200	單柜
WLD-50	50	50/60	304-456	380	76
WLD-80	80	50/60	304-456	380	121
WLD-100	100	50/60	304-456	380	152
WLD-120	120	50/60	304-456	380	182
WLD-150	150	50/60	304-456	380	227	80010002200
WLD-180	180	50/60	304-456	380	273
WLD-200	200	50/60	304-456	380	304
WLD-225	225	50/60	304-456	380	341	100010002200
WLD-250	250	50/60	304-456	380	380
WLD-300	300	50/60	304-456	380	456
WLD-320	320	50/60	304-456	380	486
WLD-350	350	50/60	304-456	380	532

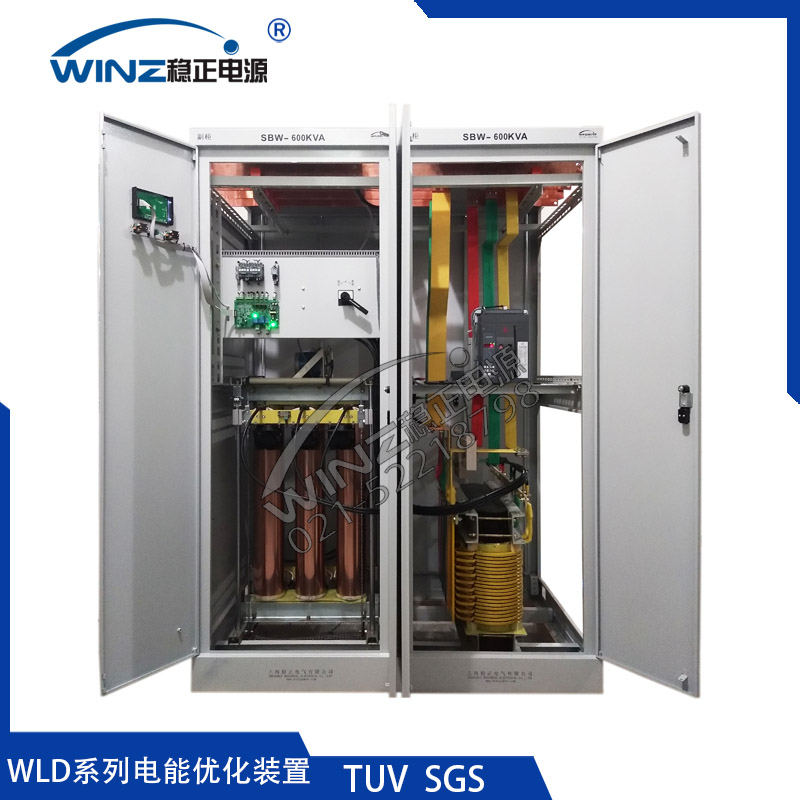

WLD-400	400	50/60	304-456	380	608	120010002200	雙柜
WLD-500	500	50/60	304-456	380	760
WLD-600	600	50/60	304-456	380	912
WLD-800	800	50/60	304-456	380	1216	120010002200	叁柜
WLD-1000	1000	50/60	304-456	380	1520
WLD-1200	1200	50/60	304-456	380	1823
WLD-1600	1600	50/60	304-456	380	2431	135012502200
WLD-1800	1800	50/60	304-456	380	2735	145013502200	肆柜
WLD-2000	2000	50/60	304-456	380	3039	145013502200	肆柜

產品優勢 / PRODUCT ADVAN

1、穩定的數字控制系統：
1.1 WLD系列電能優化裝置全系統采用當前最新32位DSP數字控制系統，主頻高達168Mh；內置硬件乘法器，單周期（1/168000000秒）完成32位乘法運算，最短時間（20ms一個電壓周期）準確捕捉電壓變化，并響應穩壓。

1.2 內置9路24位同步ADC模數轉換系統，對三相輸入和輸出電壓及三相電流進行真有效值計算，采樣精度高，測量電參數準確，保證了穩壓器的高精度和高速響應，三相全自動補償式穩壓器的輸出電壓精度高達±1%。
2、敏捷的智能顯示系統：
WLD系列電能優化裝置得益于DSP全數字系統升級，其LCD液晶顯示界面與控制系統完美融合；
2.1、顯示信息豐富：7寸LCD液晶顯示屏幕，將控制系統采集的穩壓器三相輸入電壓、三相輸出電壓，三相輸出電流、穩壓器故障狀態（過壓、欠壓、過流、相序）、穩壓器工作狀態（統調、分調、手動、自動）等重要信息全屏展示。
2.2、參數可設定：WLD系列電能優化裝置可以根據現場不同設備要求，設定適配電壓，其設置值（380~410V）可設定，穩壓器通過設定參數可滿足絕大部分負載的需要（360~440V輸出可調節）；同時，根據其現場線路長短，可設定線損補償；對于系統內置的其他保護參數（過壓值、過流值、欠壓值），用戶參數（穩壓精度、相序保護、啟動時間）均可靈活設置。
2.3、故障記錄保存：得益于WLD系列電能優化裝置的數字控制系統龐大的存儲容量，當穩壓器發生任何故障時，該狀態將直觀顯示在LCD屏幕；其最近10次的故障記錄保存在系統存儲器，可以讀取分析，快速定位故障點，排除故障，確保穩壓器的正常運行。
2.4、高安全性，區別于過往顯示系統（需要直接連接380V強電至顯示器和門板）具有的誤操作和檢修觸電隱患，全新顯示系統為5V供電采樣，屬于人體直接接觸的安全電壓，查看和更換系統更加安全。
3、完善的通訊接口系統：
WLD系列電能優化裝置，標配RS-485通訊接口，內置Modubs-RTU通訊協議，滿足SBW-S系列穩壓器的聯網需要；選配GPRS(4G)-DTU模塊，可以方便與物聯網、以太網局域網組網，實現PC服務器、手機APP、DCS控制中心遠程三遙（遙信、遙測、遙控）。
4、結構化操作面板設計：

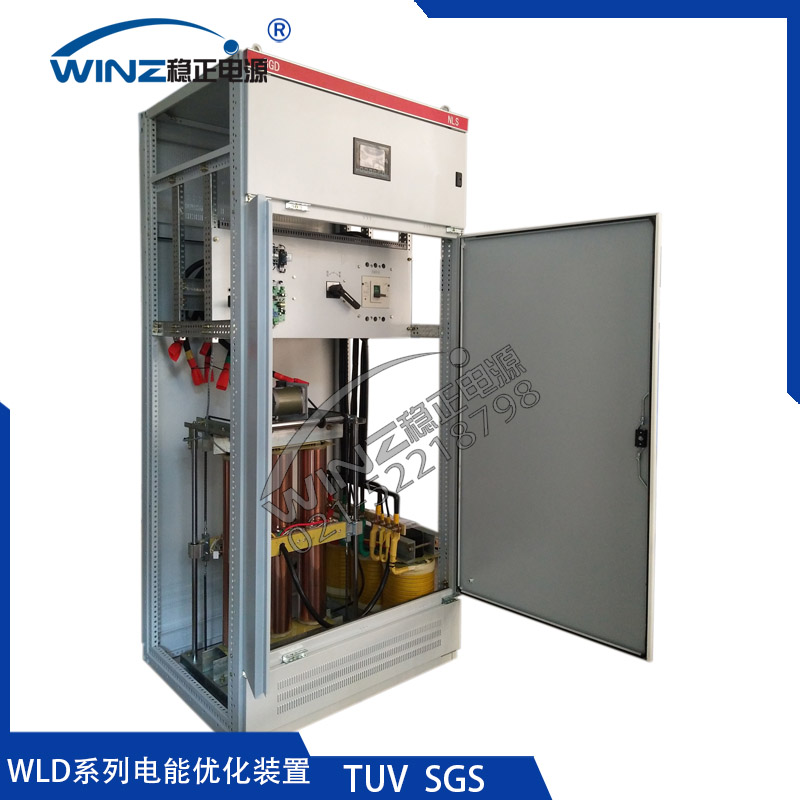

WLD系列電能優化裝置使用結構化封閉設計，強弱電上下分離，有效隔離控制干擾；主回路、補償變壓器、調壓器及連接電纜與操作面板封閉防護，穩壓柜連接完進出線電纜后，蓋上絕緣端子蓋板，所有操作界面無220V/380V強電系統外漏，有效保證用戶操作安全；
5、與其他穩壓相比：
WLD系列電能優化裝置與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等
優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械
故障自動保護，本機具有運行可靠、體積小，重量輕，使用安裝方便等優點。（分數顯、儀表指示兩類）

穩壓精度高：采用RMS真有效值取樣控制板，穩壓精度1~5%可調。

響應速度快：小于等于0.04S。

負載類型廣：適應感性、容性、阻性全部負載。

保護功能全：具備過壓、欠壓、過載、短路、過熱、缺相等保護功能。

穩壓范圍寬：標配±20%，可定制±30%~±50%范圍。

整機效率高：穩壓器效率≥98%。

控制技術穩：先進的PID模糊控制技術，系統穩定好。

輸出波形佳：輸出電壓波形無畸變，無諧波。

選用材質優：0.35mm高導磁低損耗涂層矽鋼片，C1017各向異性碳刷。

自控程度高：系統全自動穩壓、啟動延時、故障解除自動恢復功能。

負載容量大：穩壓器容量從1KVA~2500KVA可選。

通信功能全：RS485+RS232+GRPS三種通信方式可選，符合Modbus-RTU協議。
